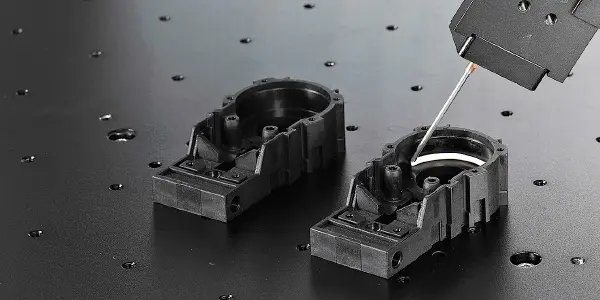

Gli assi X, Y e Z utilizzano servomotori e viti a ricircolo di sfere, garantendo una struttura stabile e durevole; l'asse R può operare in coordinamento con gli assi X, Y e Z per consentire l'erogazione lungo traiettorie spaziali.

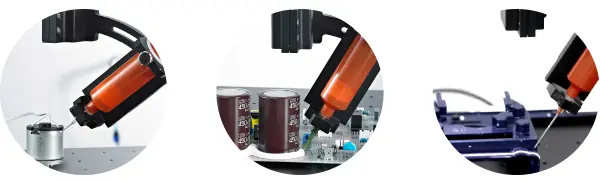

• Rinforzo dei condensatori
• Sigillatura dell'alloggiamento del serbatoio dell'acqua
• Rinforzo della bobina dell'induttore
• Collegamento relè

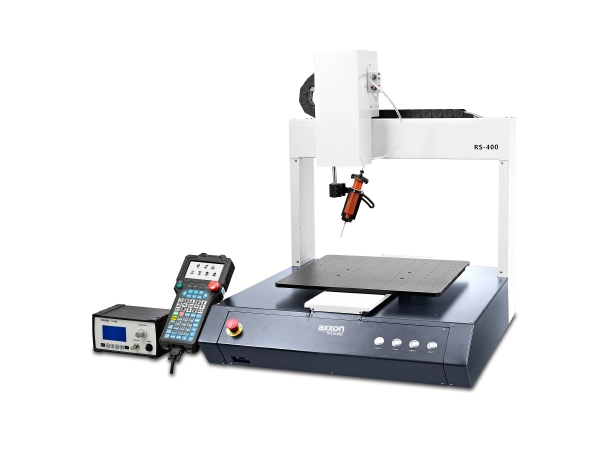

| Parametri di base | RS-400 | RS-500 | RS-400H |
| Dimensioni L×P×A (mm) | 640×750×811,5 | 806×941×902,5 | 640×746×812 |
| Corsa dell'asse X/Y/Z (mm) | 400×400×100 | 500×500×100 | 400×400×100 |
| Peso dell'attrezzatura (kg) | 105 | 122 | 106 |
| Angolo di rotazione dell'asse R (°) | 0–360 | 0–360 | |
| Ripetibilità dell'asse R (mm) | ±0,02 | ±0,01 | |
| Velocità massima di rotazione dell'asse R (°/sec) | 360 | 720 | |
| Ripetibilità X/Y/Z (mm) | ±0,01 | ±0,01 | |
| Velocità massima X/Y/Z (mm/s) | 800/800/300 | 800/800/300 | |
| Accelerazione X/Y/Z | 0,4 g | 0,4 g | |
| Struttura meccanica X/Y/Z | Ponte H | Ponte H | |
| Metodo di controllo | Controller di movimento autonomo | Controller di movimento autonomo | |
| Metodo di guida X/Y/Z | Servo AC + modulo ad alta precisione | Servo AC + modulo ad alta precisione | |
| Metodo di azionamento dell'asse R | Motore passo-passo + riduttore | Servomotore + riduttore ad alta precisione | |
| Carico sull'asse R (kg) | 2 | 3 | |
| Carico tavola asse Y (kg) | 10 | 10 | |
| Metodo di programmazione | Programmatore portatile | Programmatore portatile | |
| Capacità di archiviazione (MB) | 128 | 128 | |
| Potenza (W) | 700 | 800 | |
