La serie Au di sistemi di erogazione in linea, completamente automatici e ad alta velocità gestisce un'ampia gamma di applicazioni di erogazione.
Il design del telaio integrato garantisce stabilità strutturale, con conseguenti tempi di attività più lunghi del sistema, tempi di inattività ridotti e maggiore efficienza. L'uso di componenti internazionali di alto livello riduce al minimo i tassi di guasto e riduce significativamente i costi operativi. Grazie al minor numero di parti soggette a usura, si riducono anche i costi iniziali di approvvigionamento.
La serie Au è adatta a prodotti con substrati di varie dimensioni. Offre una configurazione flessibile di moduli funzionali, quali funzionalità di erogazione a doppio binario, doppia valvola, inclinazione e riscaldamento inferiore. La piattaforma versatile supporta diversi processi di erogazione e tipi di adesivi, consentendo rapidi cambi di prodotto.
La riduzione degli interventi manuali aumenta i tassi di utilizzo delle apparecchiature. L'erogazione senza contatto elimina la necessità del movimento verticale dell'asse Z, aumentando così la capacità di produzione. Il controllo preciso del volume dell'adesivo e gli algoritmi di visione accurati migliorano i rendimenti di erogazione.
Elimina la necessità del movimento dell'asse Z. Le velocità del getto pneumatico raggiungono i 250 punti/s, da 3 a 7 volte più veloci rispetto all'erogazione tradizionale, mentre le velocità del getto piezoelettrico possono raggiungere i 500 punti/s. Supporta un volume di erogazione minimo di 3 nL con una consistenza ineguagliata dai metodi tradizionali. Il funzionamento senza contatto previene le collisioni dell'ago con il pezzo in lavorazione e il volume di erogazione ultraridotto lo rende adatto a spazi compatti.

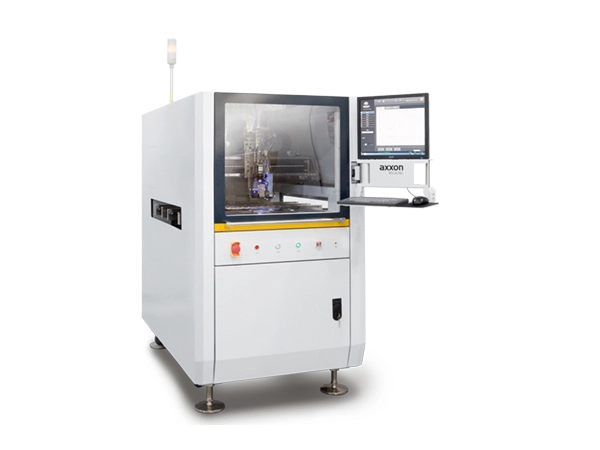

| Parametri di base | Ai100 (modello con asse Y grande) |
| Requisiti di alimentazione | AC230V 11A 50/60Hz 2.5KW (Consumo energetico senza riscaldamento del binario) |
| Requisiti di pressione dell'aria | 90 PSI (6 bar) |
| Dimensioni | 890*1500*1500 mm (L*P*A) |
| Peso | 950kg |
| Standard di certificazione | CE |
| Precisione di posizionamento dell'asse XYZ | XY: ±50μm@3σ; Z: ±10μm@3σ |
| Ripetibilità dell'asse XYZ | XY: ±25μm@3σ; Z: ±5μm@3σ |
| Velocità massima | 1000 mm/s (XY) |
| Accelerazione | 1,0 g |
| Sistema di guida | Servomotore |
