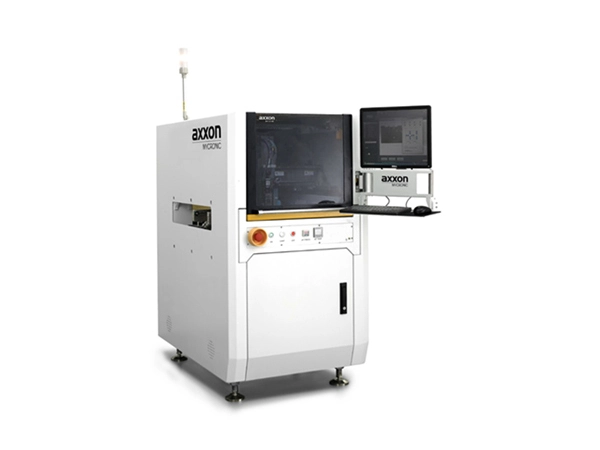

La serie Au di sistemi di erogazione in linea, completamente automatici e ad alta velocità gestisce un'ampia gamma di applicazioni di erogazione.
Il design del telaio integrato garantisce stabilità strutturale, con conseguenti tempi di attività più lunghi del sistema, tempi di inattività ridotti e maggiore efficienza. L'uso di componenti internazionali di alto livello riduce al minimo i tassi di guasto e riduce significativamente i costi operativi. Con meno parti soggette a usura, si risparmiano i costi di approvvigionamento. I motori lineari di fascia alta abbinati a righe lineari con risoluzione micron per il controllo a circuito chiuso garantiscono precisione e affidabilità superiori.
La serie Au gestisce prodotti con substrati di diverse dimensioni. Offre una configurazione flessibile di moduli funzionali, come doppi binari, doppie valvole, capacità di inclinazione e riscaldamento inferiore. La piattaforma versatile supporta vari processi di erogazione e tipi di adesivi, consentendo rapidi cambi di prodotto.
Riduce l'intervento manuale e aumenta i tassi di utilizzo delle apparecchiature. L'erogazione senza contatto elimina la necessità del movimento verticale dell'asse Z, aumentando così la capacità di produzione. Il controllo preciso del volume dell'adesivo e gli algoritmi di visione accurati migliorano i rendimenti di erogazione. Gli azionamenti con motori lineari consentono movimenti più rapidi, riducendo i tempi di viaggio non produttivi.
Elimina la necessità del movimento dell'asse Z. Le velocità del getto pneumatico raggiungono i 250 punti/s, da 3 a 7 volte più veloci rispetto all'erogazione tradizionale, mentre le velocità del getto piezoelettrico possono raggiungere i 500 punti/s. Supporta un volume di erogazione minimo di 3 nL con una consistenza irraggiungibile con i metodi tradizionali. Il funzionamento senza contatto previene le collisioni dell'ago con il pezzo in lavorazione e la capacità di erogare volumi minuti lo rende adatto a spazi compatti.
| Parametri di base | Au99M (tipo motore lineare) |
| Requisiti di alimentazione | AC230V 8A 50/60Hz 1,8KW (Consumo energetico senza riscaldamento del binario) |
| Requisiti di pressione dell'aria | 90 PSI (6 bar) |
| Dimensioni | 770*1300*1450 mm (L*P*A) |
| Peso | 1350 kg |
| Standard di certificazione | CE |
| Precisione di posizionamento dell'asse XYZ | XY: ±25μm@3σ; Z: ±10μm@3σ |
| Ripetibilità dell'asse XYZ | XY: ±10μm@3σ; Z: ±5μm@3σ |
| Velocità massima | 1500 mm/s (XY) |
| Accelerazione | 1,5 g |
| Sistema di guida | Motore lineare (XY) |
