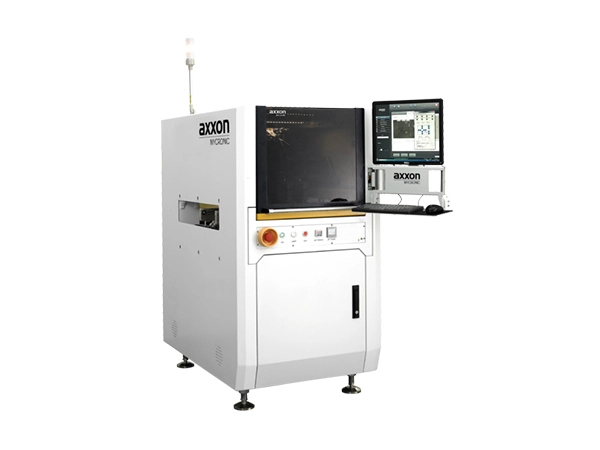

La serie Au di sistemi di erogazione in linea, completamente automatici e ad alta velocità gestisce un'ampia gamma di applicazioni di erogazione.
Il design del telaio integrato garantisce stabilità strutturale, garantendo tempi di attività più lunghi del sistema, tempi di inattività ridotti e maggiore efficienza. L'uso di componenti internazionali di alto livello riduce al minimo i tassi di guasto e riduce significativamente i costi operativi. Grazie al minor numero di parti soggette a usura, si riducono anche i costi iniziali di approvvigionamento.
La serie Au è adatta a prodotti con substrati di varie dimensioni. Offre una configurazione flessibile di moduli funzionali, quali funzionalità di erogazione a doppio binario, doppia valvola, inclinazione e riscaldamento inferiore. La piattaforma versatile supporta diversi processi di erogazione e tipi di adesivi, consentendo rapidi cambi di prodotto.
Riduce l'intervento manuale e aumenta i tassi di utilizzo delle apparecchiature. Il controllo preciso del volume di dispensazione e gli algoritmi di visione accurati migliorano la resa delle operazioni di dispensazione.
Elimina la necessità del movimento dell'asse Z. Le velocità del getto pneumatico raggiungono i 250 punti/s, da 3 a 7 volte più veloci rispetto all'erogazione tradizionale, mentre le velocità del getto piezoelettrico possono raggiungere i 500 punti/s. Offre un volume di erogazione minimo di 3 nL con livelli di consistenza irraggiungibili con i metodi tradizionali. Il funzionamento senza contatto previene le collisioni dell'ago con il pezzo in lavorazione e il volume di erogazione ultraridotto lo rende adatto a spazi compatti.
| Parametri di base | Au77 |
| Requisiti di alimentazione | AC230V 11A 50/60Hz 2.5KW (Consumo energetico senza riscaldamento del binario) |
| Requisiti di pressione dell'aria | 90 PSI (6 bar) |
| Dimensioni | 770*1200*1400 mm (L*P*A) |
| Peso | 650kg |
| Standard di certificazione | CE |
| Precisione di posizionamento dell'asse XYZ | XY: ±30μm@3σ; Z: ±10μm@3σ |
| Ripetibilità dell'asse XYZ | XY: ±15μm@3σ; Z: ±5μm@3σ |
| Velocità massima | 1000 mm/s (XY) |
| Accelerazione | 1,0 g |
| Sistema di guida | Servomotore |
| Capacità di carico ferroviario | 3 chilogrammi |
| Intervallo di regolazione della larghezza della guida | 50–475 mm |
| Spessore del PCB | 0,5–6 mm |
| Protocollo di comunicazione | SMEMA |
| Massimo. Area di erogazione (binario singolo/doppio) | 350 × 475 mm / 350 × 210 mm (L × P) |
