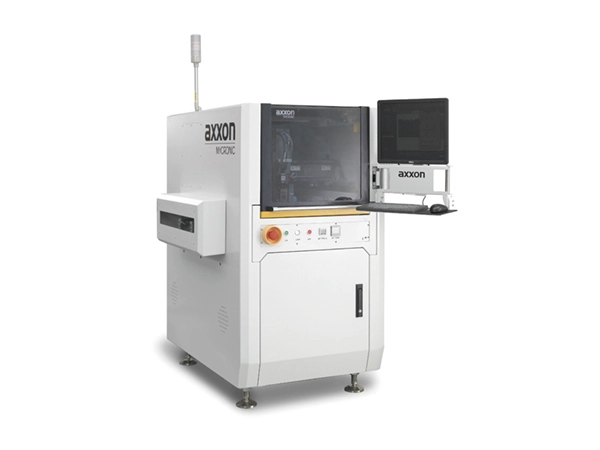

La serie Au di sistemi di erogazione in linea, completamente automatici e ad alta velocità gestisce un'ampia gamma di applicazioni di erogazione.
Il design del telaio integrato garantisce stabilità strutturale, con conseguenti tempi di attività più lunghi del sistema, tempi di inattività ridotti e maggiore efficienza. L'uso di componenti internazionali di alto livello riduce al minimo i tassi di guasto e riduce significativamente i costi operativi. Con meno parti soggette a usura, si risparmiano i costi di approvvigionamento. I motori lineari di fascia alta abbinati a righe lineari con risoluzione micron per il controllo a circuito chiuso garantiscono precisione e affidabilità superiori.
La serie Au è adatta a prodotti con substrati di varie dimensioni. Offre una configurazione flessibile di moduli funzionali, come doppi binari, doppie valvole, funzionalità di inclinazione e riscaldamento inferiore a tre stadi. La piattaforma versatile supporta diversi processi di erogazione e tipi di adesivi, consentendo rapidi cambi di prodotto. Supporta inoltre la configurazione flessibile di varie valvole di erogazione, comprese valvole di getto e valvole a vite.
Riduce l'intervento manuale e aumenta i tassi di utilizzo delle apparecchiature. Il controllo preciso del volume dell'adesivo e gli algoritmi di visione accurati migliorano i rendimenti di erogazione. Gli azionamenti con motori lineari consentono movimenti più rapidi, riducendo al minimo i tempi di viaggio non produttivi.
Elimina la necessità del movimento dell'asse Z. Le velocità del getto pneumatico raggiungono i 250 punti/s, da 3 a 7 volte più veloci rispetto all'erogazione tradizionale, mentre le velocità del getto piezoelettrico possono raggiungere i 500 punti/s. In grado di erogare volumi fino a 3 nL con una consistenza irraggiungibile con i metodi tradizionali. Il funzionamento senza contatto previene le collisioni dell'ago con il pezzo in lavorazione e la capacità di erogare volumi minuti lo rende adatto a spazi compatti.
| Parametri di base | Au99S (sistema di erogazione in linea per l'industria dei semiconduttori) |
| Requisiti di alimentazione | AC230V 8A 50/60Hz; Macchina: 1,8 kW; Riscaldamento inferiore: 1,8 kW |
| Requisiti di pressione dell'aria | 90 PSI (6 bar) |
| Dimensioni | 1050 x 1300 x 1450 mm (L x P x A) |
| Peso | 1370 chilogrammi |
| Standard di certificazione | CE |
| Precisione di posizionamento dell'asse XYZ | XY: ±25 µm a 3σ; Z: ±10 µm a 3σ |
| Ripetibilità dell'asse XYZ | XY: ±10 µm a 3σ; Z: ±5 µm a 3σ |
| Velocità massima | 1500 mm/s (XY) |
| Accelerazione | 1,5 g |
| Sistema di guida | Motore lineare (XY) / Servomotore (Z) |
| Capacità di carico del trasportatore | 3 chilogrammi |
| Intervallo di regolazione della larghezza del trasportatore | 35–480 mm |
| Spessore del PCB | 0–6 mm |
| Protocollo di comunicazione | SMEMA |
| Distanza minima dai bordi | 5,5 mm |
| Corsa dell'asse Z | 40 mm |
| Massimo. area di erogazione (corsia singola/doppia) | 350×480 mm / 350×215 mm (L×P) |
| Area di inclinazione ad alta precisione (corsia singola/doppia) | 245×425 mm / 245×180 mm (L×P) |
