Con la rapida crescita dei mercati dell'assemblaggio elettronico e dei semiconduttori, l'industria pone esigenze sempre più elevate in termini di efficienza e affidabilità della produzione. Eliminando i tempi di attesa associati alla tradizionale lavorazione al plasma sotto vuoto, i sistemi di pulizia della serie MYSmart MYS offrono vantaggi significativi in termini di produttività e resa complessiva, garantendo al tempo stesso la gestione sicura di tutti i componenti elettronici sensibili.
Gestisce facilmente il trattamento superficiale dei componenti sensibili
- Plasma di argon con capacità di contatto
- Non genera scintille, archi, polvere, radiazioni UV o calore eccessivo
- Nessun rischio di scariche elettrostatiche (ESD) per i componenti elettronici sensibili (ad esempio wafer, lead frame, parti di imballaggio di semiconduttori)
Specifiche
Parametri di base

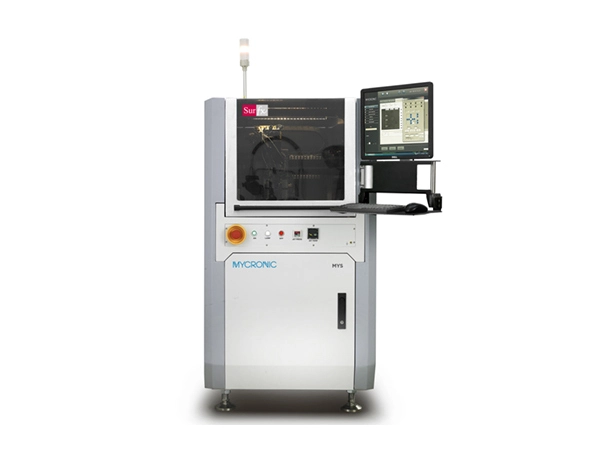

Piattaforma del sistema di trattamento superficiale al plasma MYS
