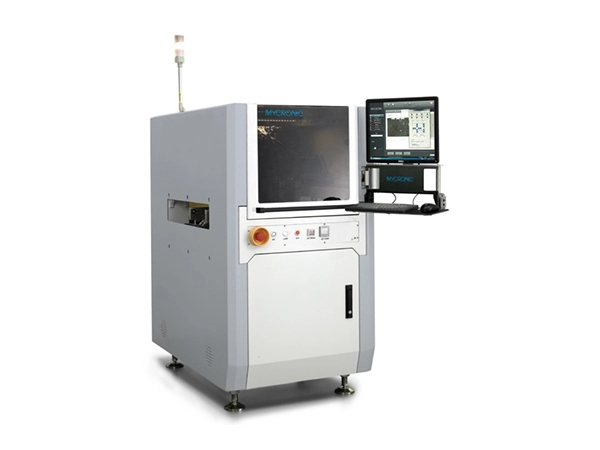

Il sistema di stampa a getto di pasta saldante MYJ10X è adatto a PCB non planari (con differenze di altezza inferiori a 0,4 mm) e offre uno spessore controllabile della pasta saldante, consentendo agli utenti di specificare spessori diversi in varie posizioni. Supporta la stampa direttamente sui componenti, rendendolo adatto ai processi di assemblaggio 3D/impilati, e offre un'elevata efficienza eliminando la necessità di stencil.
- Non è richiesto alcuno stampino; particolarmente adatto per applicazioni che richiedono forme specifiche dei giunti di saldatura
- Programmazione e verifica rapida per diversi prodotti
- In grado di gestire variazioni significative nel volume di saldatura tra pad adiacenti sullo stesso prodotto
- Supporta facilmente le applicazioni di erogazione di saldatura PoP (Package-on-Package).
- Nessuna pulizia richiesta; manutenzione estremamente semplice
- Particolarmente indicato per prodotti ad alta densità di integrazione
- Erogazione flessibile adatta a prodotti con superfici irregolari (altezze variabili); controllo preciso del volume di saldatura
| Parametri di base | Piattaforma per getto di pasta saldante in linea MYJ10X |
| Dimensioni | 770 x 1200 x 1400 mm (L x P x A) |
| Peso della macchina | 650 kg (configurazione standard) |
| Area di erogazione | L x P = 350 mm x 475 mm (configurazione standard) |
| Massimo. Dimensioni PCB (modalità a corsia singola) | L x P = 350 mm x 475 mm |
| Massimo. Dimensioni PCB (modalità a doppia corsia) | L x P = 350 mm x 210 mm (doppio binario simultaneo) |
| Trasportatore | Altezza 890–965 mm; comunicazione standard SMEMA; disponibile l'opzione a doppio binario |
| Capacità di carico del trasportatore (incl. dispositivo) | 3 kg (è richiesta la personalizzazione per carichi più pesanti) |
| Intervallo di regolazione della larghezza del trasportatore | A binario singolo: 50–475 mm; simultaneo a doppio binario: 50–210 mm |
| Spessore del PCB | 0,5 mm < T < 6 mm; personalizzazione richiesta per altri spessori |
| Precisione di posizionamento | ±30μm a 3σ (X, Y) |
| Ripetibilità | ±15μm a 3σ (X, Y) |
| Massimo. velocità | 1000 mm/s (X, Y) |
| Massimo. accelerazione | 1 g (X, Y) |
|
|
|
| Parametri di base | Valvola di getto della pasta saldante |
| Configurazione valvola AP (piccola) | 215–260μm; 2.1–3.2nl; 200Hz |
| Configurazione valvola AG (media) | 330–520μm; 5–20nl; 160–300 Hz |
| Pressione dell'aria di alimentazione del materiale | 15,9 Psi |
| Altezza del getto | 0,6±0,1 mm |
| Tipo di certificazione | CE |
