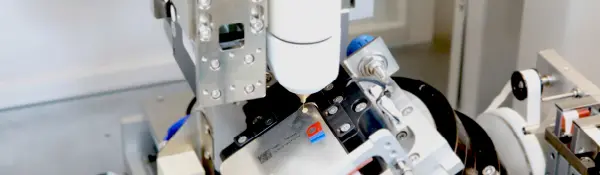

Per i prodotti di forma irregolare, circolare o curva, il sistema utilizza una telecamera CCD per acquisire il contorno esterno, calcola automaticamente il centro del prodotto e applica la compensazione dell'asse. Quindi guida il sistema di controllo dell'erogazione per eseguire il processo. La conversione della traiettoria spaziale è semplice e intelligente e garantisce un posizionamento preciso.
L'apparecchiatura può acquisire punti "MARK" da un prodotto standard per fungere da modello di posizionamento per il confronto in tempo reale o individuare i prodotti rilevando le caratteristiche dei bordi. Fornisce allarmi tempestivi per anomalie, prevenendo efficacemente errori come smarrimento o mancata erogazione.
Le funzionalità opzionali includono la scansione del codice QR, l'integrazione del sistema MES, il rilevamento del livello del fluido e la pulizia automatica degli ugelli. Sia il sistema di controllo che l'hardware utilizzano un design modulare, garantendo facilità di funzionamento, nonché rapida manutenzione e sostituzione dei componenti.
• Riconoscimento ed erogazione delle immagini completamente automatizzati
• La prima tecnologia di controllo coordinato a 5 assi del settore consente un'erogazione precisa lungo qualsiasi traiettoria spaziale richiesta dal prodotto
• La tecnologia di misurazione laser dell'altezza senza contatto rileva automaticamente l'altezza del prodotto e regola di conseguenza l'altezza di erogazione
• Ampie funzioni di espansione opzionali per soddisfare diverse esigenze di erogazione
- Elettronica di consumo
- Erogazione di adesivo hot-melt per polarizzatori LCD e fori circolari per retroilluminazione
- Sigillatura delle cavità del telaio centrale dei telefoni cellulari
- Sigillatura delle cavità dei caricatori dei telefoni cellulari
- Erogazione dell'inchiostro sulle pareti interne dei fori circolari dello schermo OLED

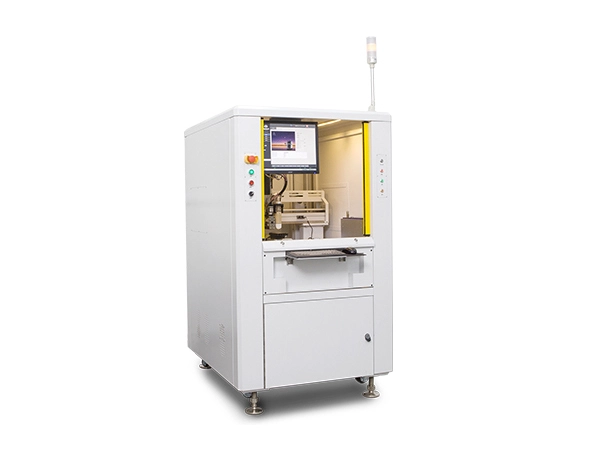

| Parametri di base | AM500N |
| Energia | 220V 3KW 12A 50/60Hz |
| Pressione atmosferica | 90 PSI (5,5 bar) |
| Dimensioni | 1000 x 1200 x 1700 (L x P x A); l'altezza esclude FFU |
| Peso dell'attrezzatura | 790 chilogrammi |
| Protocollo di comunicazione | SMEMA |
| Sistema di guida | Motore lineare (XY), servomotore (Z/A), DDR (C) |
| Sistema operativo | Win7/10 |
| Area di erogazione | 3–8 pollici; FPC ≤ 150 x 90 mm |
| Viaggio XYZ | 450 x 600 x 200 mm |
| Precisione di posizionamento dell'asse XYZ | XY: ±8 μm, Z: ±10 μm (3σ) |
| Ripetibilità dell'asse XYZ | XY: ±3μm, Z: ±5μm (3σ) |
| Massimo. Velocità | 1200 mm/s |
| Massimo. Accelerazione | 1,5 g |
