Per i prodotti con forme irregolari, profili circolari o superfici curve, il sistema utilizza una telecamera CCD per acquisire il contorno, calcola automaticamente il centro del prodotto e applica la compensazione dell'asse. Quindi guida il sistema di controllo dell'erogazione per eseguire il processo. La conversione della traiettoria spaziale è semplice e intelligente e garantisce un posizionamento preciso.
L'apparecchiatura può acquisire punti "MARK" da un prodotto standard per fungere da modello di posizionamento per il confronto in tempo reale oppure può localizzare i prodotti rilevandone i bordi in base a caratteristiche specifiche. Fornisce allarmi tempestivi per anomalie, prevenendo efficacemente errori come smarrimento o mancata erogazione.
Le funzionalità opzionali includono la scansione del codice QR, l'integrazione del sistema MES, l'essiccazione UV, il rilevamento del livello del fluido, la pesatura automatica e la pulizia automatica degli ugelli. Sia il sistema di controllo che l'hardware utilizzano un design modulare, facilitando la facilità di funzionamento nonché la rapida manutenzione e sostituzione dei componenti.
• Riconoscimento ed erogazione delle immagini completamente automatizzati
• La prima tecnologia di controllo coordinato a 5 assi del settore consente un'erogazione precisa lungo qualsiasi traiettoria spaziale richiesta dal prodotto
• La tecnologia di misurazione laser dell'altezza senza contatto rileva automaticamente l'altezza del prodotto e regola di conseguenza l'altezza di erogazione
• Ampie funzioni di espansione opzionali per soddisfare diverse esigenze di erogazione
- Elettronica di consumo
- Dispensazione bordi touch panel (TP).
- Erogazione del retino di forma irregolare
- Erogazione a schermo curvo
- Erogazione telaio centrale del cellulare
- Erogazione di dispositivi indossabili
- Erogazione flessibile dei bordi dello schermo
- Rinforzo FPC dello schermo flessibile

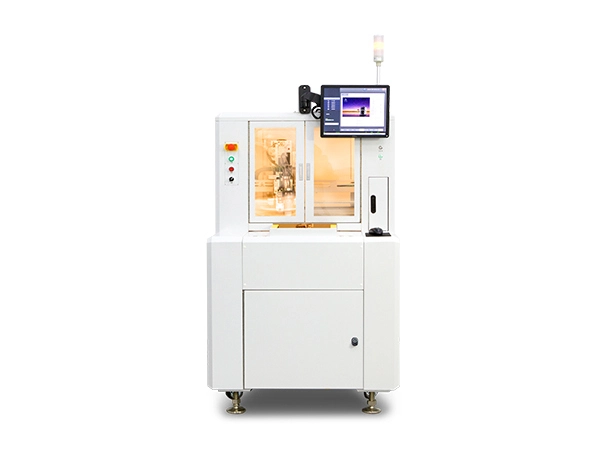

| Parametri di base | AM300Q |
| Energia | 220V 3,6KW 16A 50/60Hz |
| Pressione atmosferica | 90 PSI (5,5 bar) |
| Dimensioni | 1000 x 1200 x 1700 (L x P x A) |
| Peso dell'attrezzatura | 790 chilogrammi |
| Protocollo di comunicazione | SMEMA |
| Sistema di guida | Motore lineare (XY), servomotore (Z/A), DDR (C) |
| Sistema operativo | Win7/10 |
| Area di erogazione | 200 x 100 mm |
| Viaggio XYZ | 450 x 600 x 200 mm |
| Precisione di posizionamento dell'asse XYZ | XY: ±8 μm, Z: ±10 μm (3σ) |
| Ripetibilità dell'asse XYZ | XY: ±3μm, Z: ±5μm (3σ) |
| Massimo. Velocità | 1200 mm/s |
| Massimo. Accelerazione | 1,5 g |
