• Il telaio saldato integrato ad alta precisione garantisce stabilità a lungo termine della precisione del movimento
• Utilizza viti a ricircolo di sfere di precisione importate per garantire un'elevata precisione di movimento e un funzionamento silenzioso
• Dispone di controllo ad anello chiuso del servomotore; risoluzione minima di 0,002 mm, velocità massima di 800 mm/s e ripetibilità di ±0,025 mm
• Dotato di catene in acciaio inox con perni prolungati da 3mm/5mm; capacità di carico fino a 10 kg
• Il design protettivo dei cingoli previene la contaminazione da adesivo
• Binari opzionali a segmento singolo o doppio per soddisfare i diversi requisiti di tempo di ciclo (CT).
• I profili dei binari presentano una finitura anodizzata dura per una durata superiore
• Interfaccia intuitiva; facile da usare e veloce da imparare
• Supporta il passaggio dal cinese all'inglese per soddisfare le diverse esigenze linguistiche
• Ricco di funzionalità; supporta il monitoraggio a circuito chiuso di vari parametri di processo
• Supporta la programmazione online e offline per soddisfare le diverse esigenze operative in loco
• Espandibile per includere sistemi di tracciabilità della produzione MES
• Supporta il posizionamento del marchio fiduciale basato su CCD per garantire l'accuratezza del rivestimento e la stabilità della produzione
• La compensazione automatica della visione basata su software elimina efficacemente gli errori di posizione causati dal disallineamento della scheda
• Supporta la programmazione CCD, riducendo significativamente i tempi e i costi di manodopera associati all'insegnamento manuale

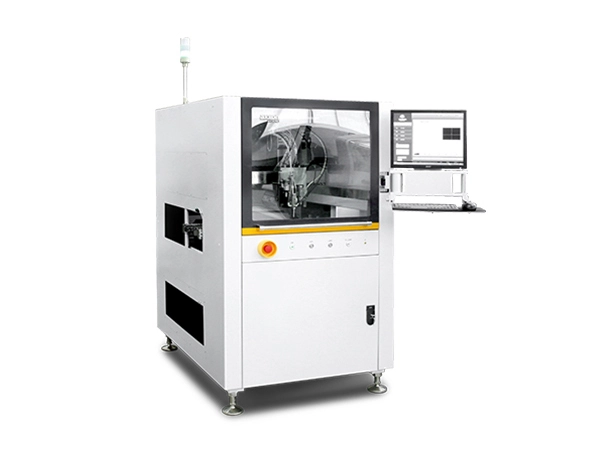

| Parametri di base | AC-500S |
| Alimentazione elettrica | 220V 50/60Hz 2,5KW |
| Pressione atmosferica | 80 psi (5,5 bar) |
| Dimensioni | 980*1360*1630 mm (L*P*A) |
| Peso | 600 kg |
| Requisiti di scarico | Diametro 200mm; Flusso d'aria >13m³/min |
| Protocollo di comunicazione | SMEMA |
| Area di erogazione | 450*450*90mm (valvola singola) |
| Standard di certificazione | CE/UL |
| Tipo di movimento | Servomotore + vite a ricircolo di sfere |
| Corsa dell'asse X | 460 mm |
| Corsa dell'asse Y | 550 mm |
| Corsa dell'asse Z | 100 mm |
| Velocità dell'asse X/Y | 800mm/s |
| Accelerazione dell'asse X/Y | 0,8 g |
| Velocità dell'asse Z | 300mm/s |
| Accelerazione dell'asse Z | 0,3 g |
| Ripetibilità degli assi X/Y/Z | ± 25μm a 3σ |
| Metodo di controllo | PC industriale + scheda Motion control |
| Altezza del trasportatore | 870-950mm |
| Velocità del trasportatore | 400mm/s |
| Metodo di regolazione della larghezza | Regolazione automatica della larghezza |
| Intervallo di larghezza | 40-500mm |
| Larghezza minima del bordo della tavola | 3 mm |
| Capacità di lunghezza del prodotto ferroviario | 800mm (sezione singola) |
| Capacità di carico ferroviario | 10 kg |
| Altezza libera dalla scheda | Superiore 90 mm/Inferiore 90 mm |
