• Struttura del telaio integrata ad alta precisione;
• Viti a ricircolo di sfere di precisione importate;
• Sistema di servocontrollo a circuito chiuso;
• Velocità operativa massima di 600 mm/s; ripetibilità di ±25 μm.
• Guide profilate rinforzate dotate di catene in acciaio inox;
• Supporta varie configurazioni di trasportatori, come sistemi a stadio singolo e doppio.
• Interfaccia user-friendly facile da apprendere e utilizzare;
• Interfaccia cinese/inglese commutabile;
• Integrazione MES espandibile.
• La funzione di riconoscimento dei segni garantisce che il percorso del movimento venga corretto in base agli spostamenti nelle posizioni dei segni;
• La funzione di programmazione intuitiva facilita la configurazione rapida.
• Il modulo di rilevamento dell'altezza laser garantisce un'altezza di erogazione costante;
• Il sistema di monitoraggio del peso di erogazione tiene traccia della stabilità dell'erogazione;
• Il sistema di calibrazione dell'ago corregge automaticamente l'offset dell'ago.

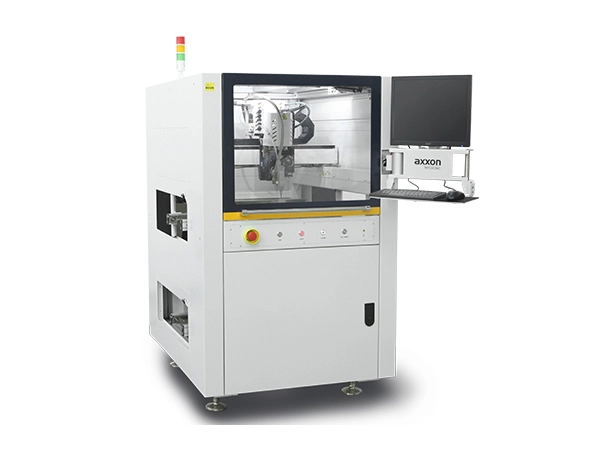

| Parametri di base | AC-500HC |
| Alimentazione elettrica | 220V 50/60Hz 2,5KW |
| Pressione atmosferica | 80 psi (5,5 bar) |
| Dimensioni | 990*1300*1630 mm (L*P*A) |
| Peso | 600 kg |
| Requisiti di scarico | Diametro 200mm; Flusso d'aria >13m³/min |
| Protocollo di comunicazione | SMEMA |
| Area di erogazione | 450*450*100mm (valvola singola) |
| Standard di certificazione | CE/UL |
| Tipo di movimento | Servomotore + vite a ricircolo di sfere |
| Corsa dell'asse X | 460 mm |
| Corsa dell'asse Y | 550 mm |
| Corsa dell'asse Z | 100 mm |
| Velocità dell'asse X/Y | 600mm/s |
| Accelerazione dell'asse X/Y | 0,8 g |
| Velocità dell'asse Z | 300mm/s |
| Accelerazione dell'asse Z | 0,3 g |
| Ripetibilità degli assi X/Y/Z | ± 25μm a 3σ |
| Metodo di controllo | PC industriale + scheda Motion control |
| Altezza del trasportatore | 870-950mm |
| Velocità del trasportatore | 400mm/s |
| Metodo di regolazione della larghezza | Regolazione automatica della larghezza |
| Intervallo di larghezza | 40-500mm |
| Larghezza minima del bordo della tavola | 3 mm |
| Capacità di lunghezza del prodotto ferroviario | 800mm (sezione singola) |
| Capacità di carico ferroviario | 10 kg |
| Altezza libera dalla scheda | Superiore 100 mm/Inferiore 100 mm |
