• Il telaio saldato integrato ad alta precisione garantisce stabilità a lungo termine della precisione del movimento
• Utilizza viti a ricircolo di sfere di precisione importate per garantire un'elevata precisione di movimento e un funzionamento silenzioso
• Dispone di controllo ad anello chiuso del servomotore; risoluzione minima di 0,002 mm, velocità massima di 800 mm/s e ripetibilità di ±0,025 mm
• Dotato di catene in acciaio inox con perni prolungati da 3mm/5mm; capacità di carico fino a 10 kg
• Il design protettivo dei cingoli previene la contaminazione da adesivo
• Binari opzionali a segmento singolo o doppio per soddisfare i diversi requisiti di tempo di ciclo (CT).
• I profili dei binari presentano una finitura anodizzata dura per una durata superiore
• Interfaccia intuitiva; semplice da usare e facile da imparare
• Supporta il passaggio dal cinese all'inglese per soddisfare le diverse esigenze linguistiche
• Ricco di funzionalità; supporta il monitoraggio a circuito chiuso di vari parametri di processo
• Supporta la programmazione online e offline per soddisfare le diverse esigenze operative in loco
• Espandibile per includere sistemi di tracciabilità della produzione MES
• Supporta il posizionamento del marchio fiduciale basato su CCD per garantire l'accuratezza del rivestimento e la stabilità della produzione
• La compensazione automatica della visione basata su software elimina efficacemente gli errori di posizione causati dal disallineamento della scheda
• Supporta la programmazione CCD, riducendo significativamente i costi di tempo associati all'insegnamento manuale

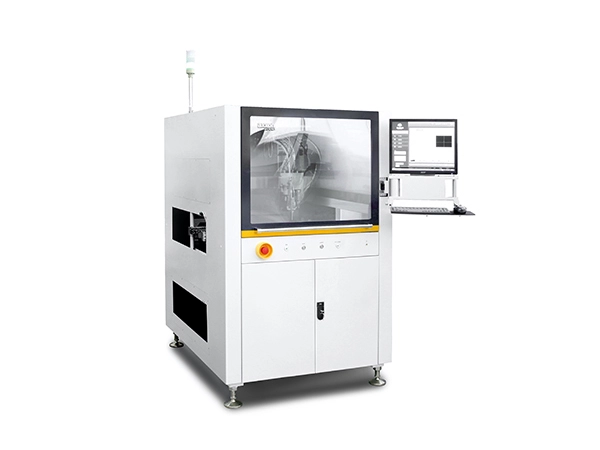

| Parametri di base | AC-500D |
| Energia | 220 V, 2,2 kW, 10 A, 50/60 Hz |
| Pressione atmosferica | 80 PSI (5,5 bar) |
| Dimensioni | 1194×1462×1610 mm (L×P×A) |
| Peso della macchina | 700 kg |
| Requisiti di scarico | Diametro 200 mm, flusso d'aria ≥ 13 m³/min |
| Metodo di regolazione della larghezza | Elettrico |
| Protocollo di comunicazione | SMEMA |
| Area di erogazione | L750×W600mm (valvola singola) |
| L650×L600mm (V-5000 + V-420) | |
| L650×L550mm (V-5000 Inclinabile + V-420) | |
| Velocità dell'asse X/Y | 800mm/s |
| Asse X/Y max. accelerazione | 0,8 g |
| Ripetibilità degli assi X/Y/Z | ± 25μm, 3σ |
| Sistema di azionamento degli assi X/Y/Z | Servomotore, vite a ricircolo di sfere |
| Velocità dell'asse Z | 300mm/s |
| Asse Z max. accelerazione | 0,3 g |
| Capacità di carico del trasportatore | 10 chilogrammi |
| minimo larghezza della tavola | 50 mm |
| Massimo. larghezza della tavola | 650mm |
| Massimo. lunghezza della tavola | 700 mm |
| minimo gioco del bordo del pannello | 5mm |
| Massimo. altezza del componente | 100 mm sopra e sotto la superficie del trasportatore |
| Altezza del trasportatore | 900±20 mm |
| Velocità del trasportatore | 2-5 m/min |
| Direzione di trasporto | Sinistra → Destra, Destra → Sinistra |
| Altezza del binario di ritorno inferiore | Distanza 500 mm dal binario di trasporto |
