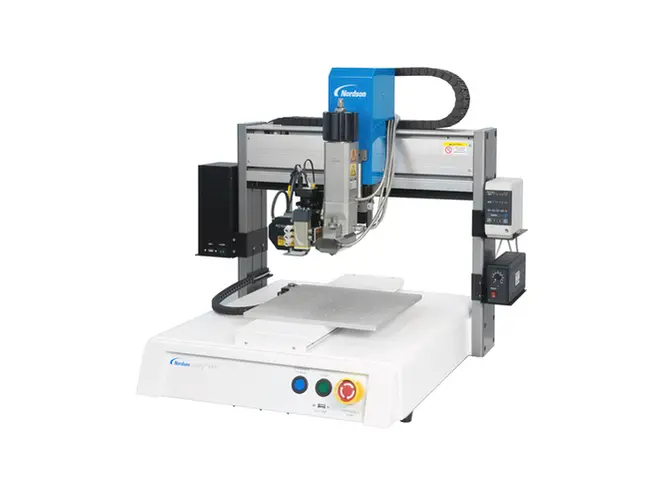

Il software professionale UNITY Motion™ e le funzionalità di visione integrate rendono il sistema a 4 assi Unity facile da configurare e programmare. Il movimento simultaneo X e Y durante la rotazione dell'asse U fornisce punti di programmazione precisi per l'erogazione a qualsiasi angolazione lungo il piano di rotazione di 360°.
| Modello | Unità 4X-HV-U | Unità 4XP PLUS-U |
| Numero di assi | 4 assi | 4 assi |
| Area di lavoro massima (X/Y/Z/U) | 350/400/100 mm ±1080° (13,8/15,7/3,9 pollici) | 350/400/100 mm ±1080° (13,8/15,7/3,9 pollici) |
| Carico utile del pezzo (Y/U) | 7/2 kg (15,4/4,4 libbre) | 22/2 kg (48,5/4,4 libbre) |
| Carico utile dello strumento | 8 kg (17,6 libbre) | 8 kg (17,6 libbre) |
| Velocità massima (XY/Z) | 800/320 mm/s (31,4/12,6 pollici/s) | 500/250 mm/s (19,7/9,8 pollici/s) |
| Massimo. velocità (U) | 1080°/s | 1080°/s |
| Peso unitario | 61 kg (134,5 libbre) | 70 kg (154,3 libbre) |
| Dimensioni (L x P x A) | 820x672x867,5 mm (32,2x26,5x34,2 pollici) | 820x672x867,5 mm (32,2x26,5x34,2 pollici) |
| Sistema di guida | Motore micropasso trifase | Motore passo-passo a circuito chiuso e pacchetto driver con sensore assoluto |
| Sistema di azionamento (U) | Motore micropasso a 5 fasi | Motore micropasso a 5 fasi |
| Capacità di memoria | Archiviazione del PC | Archiviazione del PC |
| Archiviazione dei dati | Archiviazione del PC | Archiviazione del PC |
| I/O per scopi generali | 8 ingressi/8 uscite (16/6 opzionali) | 8 ingressi/8 uscite (16/6 opzionali) |
| Metodo di guida | PTP e CP | PTP e CP |
| Alimentazione elettrica | Commutazione automatica, CA 100–240 V, 380 W | Commutazione automatica, CA 100–240 V, 380 W |
| Interpolazione | 4 assi (spazio 3D) | 4 assi (spazio 3D) |
| Ripetibilità | ±0,02 mm (0,0008 pollici) | ±0,01 mm (0,0004 pollici) |
| Temperatura operativa | 10–40°C (50–104°F) | 10–40°C (50–104°F) |
| Sistema motore a circuito chiuso | Non disponibile | Incluso |
| Sistema di rilevamento della punta | Opzionale | Incluso |
| Visione ad alta precisione | Incluso | Incluso |
| Rilevamento altezza laser | Non disponibile | Opzionale |
